среда, 28 ноября 2018 г.

Радиостанция 10Р30 "Карат - 2Н"

   В поле, на пересечённой местности, и, особенно, в горах УКВ радиосвязь не всегда пригодна, даже на небольшие расстояния. Известно, что метровые и дециметровые волны распространяются, практически всегда, по прямой видимости. А это сильно снижает эффективность носимых УКВ-радиостанций. Нехватку простых, дешёвых и малогабаритных радиостанций диапазона КВ показали соревнования в Горном. Наиболее подходящими, для такого рода мероприятий, подходят радиостанции типа "Карат". Караты - не открытие, применялись они на соревнованиях по СРП давно, но  общий упадок в стране в 90-е, уход специалистов, "золотая лихорадка" оставила СРП без радиосвязи. В большой мере радиосвязь заменила сотовая связь. Действительно, на соревнованиях местного и регионального значения для юниоров вполне достаточно обойтись и мобильным телефоном. Обычно, такие соревнования проводятся в лесопарковых зонах городов, или лесах близ населённых пунктов.
Однако, считаю, что соревнования межрегиональные, всероссийские проводить без аппаратуры связи недопустимо. Причём, не только с точки зрения безопасности, но и с точки зрения координации.
   Наиболее оптимальный вариант - использование Ангары в качестве базовой и использование Каратов в качестве носимых станций для судей на "лисах". А так-же носимые станции типа Baofeng. Сейчас, китайские УКВ-станции критикуют все, кому не лень, однако ,как показывает практика, приёмники прямого преобразования (условно) в условиях отсутствия индустриальных  помех (в лесу) показывают хорошие результаты, а учитывая соотношение цена-качество, отрабатывает на все 120%.
Стоит отметить, что достаточно 2-3 Каратов, так как не все "лисы" находятся в "мертвой" зоне. Каратами можно снабдить судей на дальних "лисах". Все выше описанное - совсем не ново, но тем не менее...
   Для проведения лабораторных работ, практической отработки радиосвязи и обеспечения радиосвязи на соревнованиях Карат подходит наиболее. Цены такой радиостанции на вторичном рынке варьируются от 1000 до 4000 рублей. Можно даже приобрести станцию в идеальном состоянии.
   У нас имеется две станции Карат 2Н на частоту 1931 кГц и одна - 1740 кГц.
Караты работают на верхней боковой полосе, одночастные, имеют малые габариты. Кстати, такую станцию относительно легко можно переделать на любительскую боковую и диапазон.     Однако для радиосвязи на соревнованиях можно боковую полосу и не переделывать - 1931 кГц попадает в любительский диапазон.

Новый Карат



 Планируется установить в батарейный отсек аккумулятор литий-ионный на 13.6 В.

Внутренности. Пришлось ремонтировать - заменить К-50

Плата передатчика

Сбоку

Другой Карат

Комплект

Размеры можно оценить

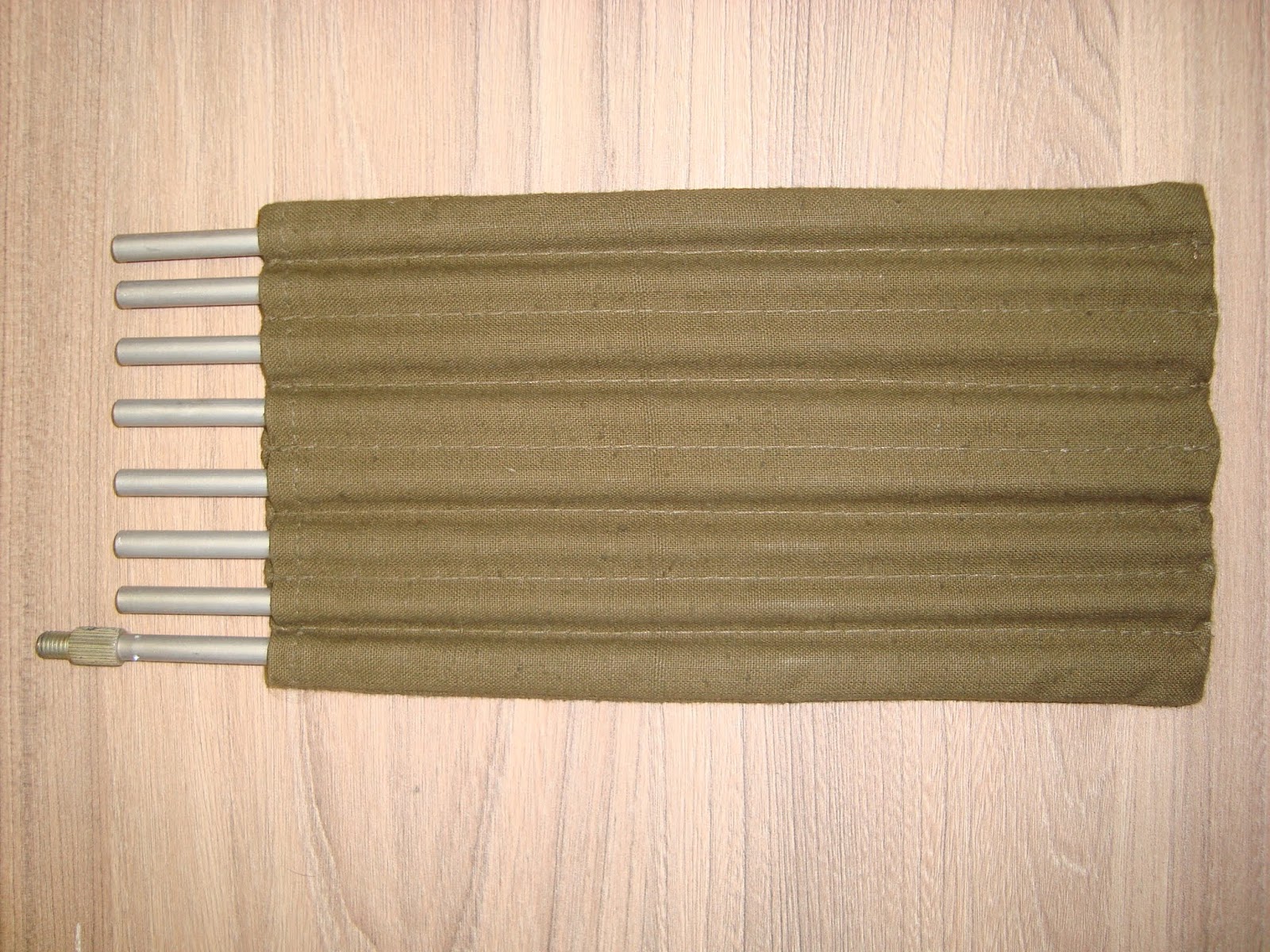

Штыревая антенна штатная

Подсумок для р/с




Технические характеристики (с сайта http://www.radioscanner.ru)

Общие
Диапазон частот: 1.6-2.85 МГц
Количество каналов: 1 фиксированная частота
Точность установки частоты: ±40 Гц
Тип излучения: USB
Диапазон рабочих температур: -10 ~ +50 °С
Типы источников питания:
• батарейного блока (8 элементов типа R20 (373)) с напряжением от 10.8 до 13.8 В;
• сеть 220 В (±22) через блок питания с выходным напряжением 12.6 В (±0.4);
• любой внешний источник постоянного тока с напряжением 12.6 D (±1).
Время работы с батареей от одного комплекта элементов типа R20 (373) - не менее 30 часов при цикле 10:10:80
Габаритные размеры: 295 х 215 х 105 мм
Вес: 3.6 кг

Передатчик
Выходная мощность: не менее 1 Вт при работе на эквивалент антенны "наклонный луч"
Коэффициент нелинейных искажений: не более 7%

Приемник
Чувствительность не хуже 1.2 мкВ при 12 дБ SINAD
Двухсигнальная избирательность по соседнему каналу не менее 60 дБ
Интермодуляционная избирательность не менее 50 дБ
Избирательность по побочным (зеркальным) каналам не менее 70 дБ

3 комментария:

  1. Приветствую Вас!
    Вчера пришла ко мне такая станция (одна :((( на 1609 кГц - угол СВ-диапазона).
    Вторую, говорят, утопили в походе.
    И эта, оставшаяся в живых, в совершенно рабочем состоянии.
    Настраивается по TX на эквивалент по индикации, на приёме в режиме RX шипит с пальца - чувствительность есть! И всё, вроде, отлично,
    Но... через пол-дня работы захрипел и сильно сдал звук.
    Заготовил электролиты.
    Те что стоят на плате 1980-1981г - 40 лет (!!!)- все подозрительные.
    Сегодня подниму плату и заменю конденсаторы по кругу.
    Жалко, нет пары к моему аппарату!
    Посмотрим, что будет дальше.
    Удачи Вам!

    73!

    ОтветитьУдалить
  2. Привет!
    У меня есть 3 (три) таких. Одна новая точно рабочая, а 2 остальные как-то не так работают -шипение и прочее, комплектация на 2-х полная.
    Александр.
